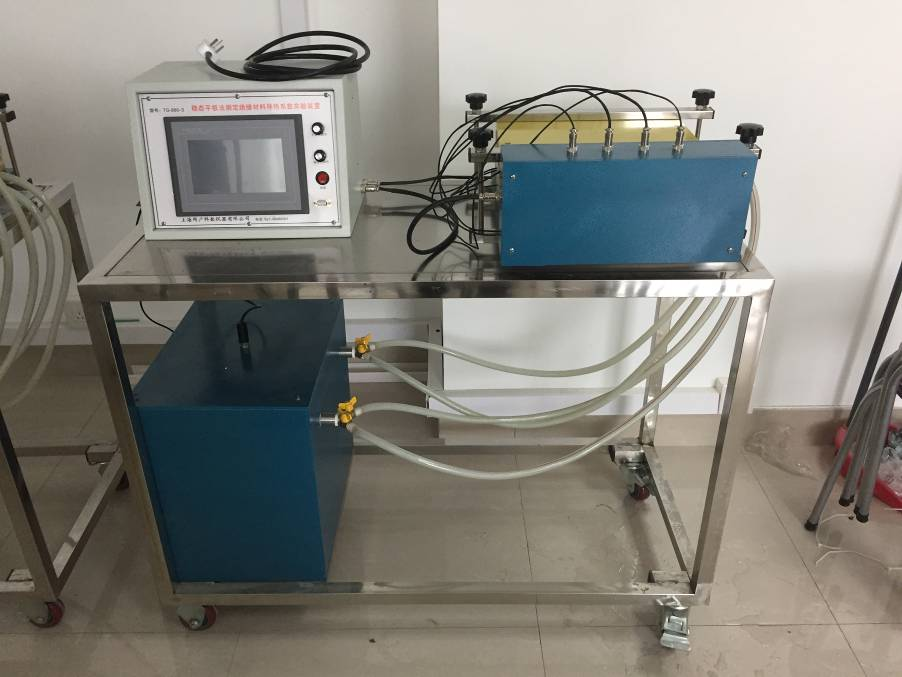

SB-57R穩態平板法測定絕熱材料導熱系數實驗臺（數據采集型）
一、主要用途：
應用一維穩態導熱過程的基本原理來測定材料導熱系數方法，可用來進行導熱系數的測定實驗，測定材料的導熱系數及其溫度的關系。主要用于機械工程、機械電子工程、包裝工程、過程裝備與控制工程等本科相關實驗課程的開展。
二、技術參數：
1、水泵參數：功率90W，揚程3m，流量 20L/min；
2、電流互感器:SX-10DK﹙日本三洋﹚﹐0-10A；
3、彩色觸摸式液晶顯示屏：可一鍵控制設備啟停、水泵開關、設定實驗所需溫度、調節電壓、功率等；
4、溫度傳感器，精確度為±0.5℃；
5、溫度控制精度：熱板、冷板均為±0.1℃；
6、最高設定溫度：100℃；
7、儀器測量精度：3%；
8、導熱系數測試范圍：0.01-1.6W/mK。
9、低壓大功率開關電源﹙+24V10A、+12V1A、-12V1A、+5V3A﹚。
三、產品特點：
本機是用先進的DS18B20數字溫度傳感器與單片機控制進行自動溫度跟蹤，嵌入式一體化觸摸屏顯示所有數據。
四、系統配置：
|
序號 |
主機（部件、配件等）名稱 |
型號、規格 |
數量 |
|
1 |
實驗臺本體 |
雙面冷卻實驗臺本體，可實現穩態平板法絕熱材料導熱實驗 |
1套 |
|
2 |
電加熱器 |
功率300W |
2套 |
|
3 |
溫度傳感器 |
型號：DS18B20
精度±0.5℃ |
7套 |
|
4 |
水泵 |
AP3500 |
1臺 |
|
5 |
水箱 |
304不銹鋼 |
1臺 |
|
6 |
功率模塊 |
SX48 |
2套 |
|
7 |
數據采集模塊 |
SB75 |
1套 |
|
8 |
彩色觸摸屏 |
型號：TPC7062TX
嵌入式一體化
尺寸：7寸 |
1套 |
|
9 |
實驗臺 |
材質：不銹鋼 移動性：可移動
長度：0.9m 寬度：0.5m |
1臺 |
|
