SB-777型電梯安裝維修與保養實訓考核裝置
一、設備概述
電梯安裝維修與保養實訓考核裝置，是根據真實電梯的維護和保養要求開發的一種電梯實訓平臺。適合于各類職業院校和技工學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
整個裝置采用真實的部件組成，導軌、轎廂、廳門、轎廂門、限速器、對重裝置等都采用真實的部件或配套的機構�？刂撇糠植捎萌珨�(shù)字化的控制系統NICE3000，曳引機采用目前最主流的永磁同步電動機驅動，同時配套有相應的故障點設置，學生可以通過故障現象在裝置上檢測查找故障點的位置，并將其修復。學生也可以根據電梯定期檢查的要求對電梯的相應部位進行檢測和修護。通過在該實訓裝置上的實訓，使學生能夠真正學習和掌握電梯的維保技術及技能。特別設計的井架，為老師在實訓中對學生的教學和指導提供了非常方便的平臺。

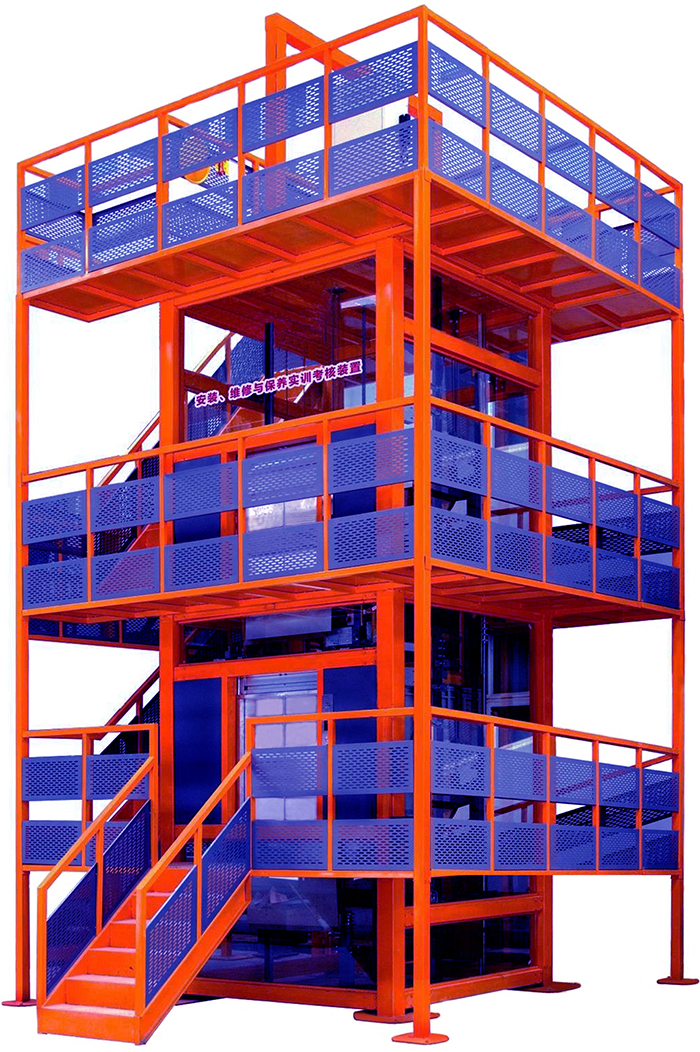

電梯安裝、維修與保養實訓考核裝置外觀圖/span>
二、技術參數
1. 工作電源：三相五線制AC380V/220V±7.5%,工頻50Hz
2. 設備尺寸：4500×3900×7800mm（長×寬×高）
3. 電梯井道尺寸：2300×2300mm（長×寬）
4. 廳門凈尺寸：800×1000mm
5. 提升高度：1800mm
6. 額定速度：0.3m/s
7. 中分開門型式
8. 集選變頻控制方式
9. 安全保護措施：接地保護、過流、過載、漏電保護及防摔、防撞保護功能，符合國家電梯相關的標準。
10. 最大功率消耗≤3KW
11.控制系統：NICE3000
三、功能特點
1、結構的真實性：本設備完全采用真實電梯的機構及部件組成，主要由曳引系統、導向系統、轎廂系統、門系統、重量平衡系統、電力拖動系統、電氣控制系統及安全保護系統。
曳引系統：主要由曳引機、曳引鋼絲繩、導向輪、反繩輪等組成；曳引機由永磁同步電動機、制動器、減速箱等組成，為電梯的運行提供動力。曳引鋼絲繩連接轎廂和對重，驅動轎廂升降。
導向系統：主要由導軌、導靴、導軌支架等組成；導靴安裝在轎廂和對重架上，與導軌配合，強制轎廂和導軌運動于導軌上；導軌架主要起支撐導軌的作用。
轎廂系統：由轎廂架與轎廂體（轎壁、轎頂、轎底及操縱箱等）構成。
門系統：由轎廂門、層門、開門機、門鎖裝置等組成。
重量平衡系統：由對重和對重塊裝置等組成。
電力拖動系統：由供電系統、曳引電動機、速度反饋裝置、調速裝置等組成；主要提供動力，實現電梯調速控制。
電氣控制系統：由操縱裝置、位置顯示裝置、控制柜、平層裝置、選層器等組成。
安全保護系統：組成：主要由限速器、安全鉗、緩沖器、端站保護裝置等組成。保證電梯安全使用，防止一切事故發生；
2、實訓的便捷性：為了盡可能反應出設備的的真實性，鋼結構支架的模擬井道，真實的電梯機構及部件，模擬出電梯真實的工作環境。源于真實、高于真實的設計理念，公開、透明的設計思路，為教學提供了真實、便捷的實訓平臺。
3、教學的全面性：傳統教學實訓設備只是純粹完成學校理論驗證性實訓而刻意設計制造的產品，造成教學訓練和實際運用相脫節的現象。本產品選用目前主流的永磁同步電動機驅動，控制部分采用全數字化的微機控制系統（VVVF）整個裝置采用真實的部件組成，導軌、轎廂、廳門、轎廂門、限速器、對重裝置等都采用真實的部件或配套的機構，設備真實貼合實際、是便捷的實訓平臺，完全符合現場化工作的標準。
4、設備的規范性：主流的一體化控制系統、緊湊的機械機構、多重的安全保護、開放式教學平臺，真實、便捷的實訓平臺，完全符合工業現場化規范的標準。
5、裝置安全性：為開放式教學目的，主要是提高學生的實際動手能力。為了保證工作人員的安全，本設備設有制動器、限速器-安全鉗、上下極限開關、門聯鎖機械-電氣聯動、急停開關、檢修開關、緩沖器、防護欄、斷相、錯相等多重安全保護措施；確保教學過程的安全性、可靠性。
6、實訓桌：桌子由標準工業鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。
四、實訓項目
★ 曳引電動機變頻驅動控制電路檢測調節及故障查找實訓；
★ 曳引機制動器機械調節及故障查找實訓；
★ 轎廂門電動機變頻器驅動控制電路檢測調節及故障查找實訓；
★ 限速器動作調節實訓；
★ 限速器動作控制電路檢測即故障查找實訓；
★ 安全鉗調節檢測調節實訓；
★ 安全鉗傳動機構調節檢測調節實訓；
★ 轎廂門傳動機構調節、維護、故障查找及排除實訓；
★ 轎廂門控制電路故障查找及排除實訓；
★ 廳門傳動機構調節、維護、故障查找及排除實訓；
★ 廳門控制電路故障查找及排除實訓；
★ 轎廂導軌檢測、調節實訓；
★ 對重導軌檢測、調節實訓；
★ 導靴與導軌的檢測、調節實訓；
★ 平層裝置調節及控制電路故障查找及排除實訓；
★ 樓層轎廂召喚箱調節及控制電路故障查找及排除實訓；
★ 轎內按鈕操縱箱控制電路故障查找及排除實訓；
★ 指層燈箱控制電路故障查找及排除實訓；
★ 轎頂檢修箱控制電路故障查找及排除實訓；
★ 上端極限位置保護裝置控制電路故障查找及排除實訓；
★ 下端極限位置保護裝置控制電路故障查找及排除實訓；
★ 照明控制電路故障查找及排除實訓；
★ 通訊電路故障查找及排除實訓；
★ 微機控制電路故障查找及排除實訓；
★ 電源電路故障查找及排除實訓；
五、設備配置
|
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
備注 |
|
1 |
井道及觀測平臺 |
4500×3900×7800mm（長×寬×高） |
1 |
套 |
|
|
2 |
曳引機 |
1.5KW |
1 |
套 |
永磁同步電機 |
|
3 |
轎廂導軌 |
T型導軌 |
1 |
套 |
|
|
4 |
對重導軌 |
T型導軌 |
1 |
套 |
|
|
5 |
轎廂架 |
|
1 |
套 |
|
|
6 |
轎廂 |
|
1 |
套 |
|
|
7 |
限速器－漲緊裝置 |
|
1 |
套 |
|
|
8 |
限速器傳動鋼絲繩 |
|
1 |
套 |
|
|
9 |
曳引鋼絲繩 |
|
1 |
套 |
|
|
10 |
安全鉗 |
|
1 |
套 |
|
|
11 |
安全鉗傳動機構 |
|
1 |
套 |
|
|
12 |
樓層招呼箱 |
|
2 |
套 |
|
|
13 |
指層燈箱 |
|
2 |
套 |
|
|
14 |
轎內操作箱 |
|
1 |
套 |
|
|
15 |
上端極限位保護裝置 |
|
1 |
套 |
|
|
16 |
下段極限位保護裝置 |
|
1 |
套 |
|
|
17 |
平層控制裝置 |
|
2 |
套 |
|
|
18 |
主控制柜 |
控制系統：NICE3000 |
1 |
套 |
|
|
19 |
轎頂維修箱 |
|
1 |
套 |
|
|
20 |
電梯照明裝置 |
|
1 |
套 |
|
|
21 |
實訓指導書 |
電梯安裝、維修與保養實訓考核裝置實訓指導書 |
1 |
本 |
|
|
22 |
實訓工具 |
工具包 |
1 |
套 |
詳見附件一 |
附件一：
|
序號 |
名稱 |
型號/規格 |
數量 |
單位 |
備注 |
|
1 |
安全帽 |
ABS安全帽 |
2 |
個 |
|
|
2 |
安全帶 |
雙背式安全帶 |
2 |
套 |
|
|
3 |
隔離帶 |
警戒線護欄 |
2 |
根 |
|
|
4 |
安全警示牌 |
維修支架牌 |
1 |
個 |
|
|
5 |
危險支架牌 |
1 |
個 |
|
|
|
6 |
掛牌 |
維修掛牌 |
1 |
個 |
|
|
7 |
水平尺 |
600mm |
1 |
把 |
|
|
8 |
線墜 |
帶磁性 |
1 |
支 |
|
|
9 |
鋼板尺 |
300mm |
1 |
件 |
|
|
10 |
錘子 |
3磅 |
1 |
把 |
|
|
11 |
活動扳手 |
250×30mm |
1 |
把 |
|
|
12 |
300×36mm |
1 |
把 |
|
|
|
13 |
一字螺絲刀 |
3`×75mm |
1 |
把 |
|
|
14 |
4×100mm |
1 |
把 |
|
|
|
15 |
5×125mm |
|
|
|
|
|
16 |
十字螺絲刀 |
3`×75mm |
1 |
把 |
|
|
17 |
4×100mm |
1 |
把 |
|
|
|
18 |
5×125mm |
|
|
|
|
|
19 |
萬用表 |
華誼MY60 |
1 |
件 |
|
|
20 |
電筆 |
得力8001 |
1 |
支 |
|
|
21 |
銼刀 |
扁銼8寸 |
1 |
支 |
|
|
22 |
扁銼6寸 |
1 |
支 |
|
|
|
23 |
卷尺 |
5m |
1 |
把 |
|
|
24 |
記號筆 |
中號 |
1 |
支 |
|
|
25 |
絕緣膠布 |
3M |
1 |
卷 |
|
|
26 |
尖嘴鉗 |
6寸 |
1 |
把 |
|
|
27 |
斜口鉗 |
6寸 |
1 |
把 |
|
|
28 |
內六角扳手 |
10件套 |
1 |
套 |
|
|
29 |
開口扳手 |
8-10 |
1 |
把 |
|
|
30 |
10-12 |
1 |
把 |
|
|
|
31 |
13-16 |
1 |
把 |
|
|
|
32 |
14-17 |
1 |
把 |
|
|
|
33 |
18-21 |
1 |
把 |
|
|
|
34 |
19-22 |
1 |
把 |
|
|
|
35 |
24-27 |
1 |
把 |
|
|
|
36 |
梅花扳手 |
8-10 |
1 |
把 |
|
|
37 |
13-16 |
1 |
把 |
|
|
|
38 |
14-17 |
1 |
把 |
|
|
|
39 |
18-21 |
1 |
把 |
|
|
|
40 |
19-22 |
1 |
把 |
|
|
|
41 |
24-27 |
1 |
把 |
|
|
|
42 |
校導尺 |
JS-302 |
1 |
付 |
|
|
43 |
鉗形電流表 |
MS2026 |
1 |
件 |
|
|
44 |
頂門器 |
不銹鋼 |
1 |
件 |
|
|
45 |
塞尺 |
不銹鋼 |
1 |
把 |
|
|
46 |
工具箱 |
ABS箱 |
2 |
支 |
|
|
47 |
三角鑰匙 |
大、小號 |
1 |
把 |
|
|
48 |
掛鎖 |
中號 |
1 |
只 |
|
|
49 |
鎖梯鑰匙 |
永達牌 |
1 |
把 |
|
