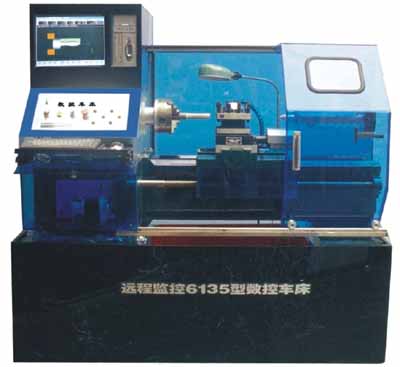

HY、6135－A型車床
一、控制系統配置
它由WINDOWSXP操作平臺、計算機"液晶彩色顯示器等組成
二、控制系統特點：
本控制系統以標準的兼容構架為硬件平臺，Windows系列操作系統為軟件平臺，具有豐富的軟件基礎和充分的升級潛力。操作簡單，工作可靠，性能優良。
全中文菜單式控制界面，適合中國國情。可以減輕培訓難度，縮短人員培訓時間，降低培訓成本。
兼容FANUC及國內外多種數控系統的控制程序格式。并可直接接收MASTERCAM、等CAD/CAM軟件生成的控制程序。
具有圖形跟蹤能力的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結束后還可以使用"快速圖形仿真"功能驗證刀具運行軌跡。
支持多種程序傳送方式，包括傳統的RS232串行接口，磁盤驅動器軟盤拷貝或使用網絡方式使用TCP/IP協議高速傳輸。
數控系統主要功能
● 控制軸數：二軸+主軸變頻控制。
● 1彩色液晶屏顯示，中文全屏幕菜單。
● 脈沖當量：X：0.005----Z：0.01mm
● 編程范圍：-9999.999~+9999.999mm
● 快進速度：1500m/min
● 程序容量：XB取決于實際的硬盤容量或DOM模塊容量
● 插補：直線，圓弧，螺紋。
● 程序管理功能：編輯標準ISO代碼，G、M、S、F、T，輸入/輸出，更名，刪除等。
● 操作功能：自動、手動、點動、MDI、回參考點，單 段，坐標及間補記憶，
● 參數：刀具參數，間隙補償，系統參數，刀具半徑長度補償，刀偏補償。
● 圖形：在XOZ平面內顯示基本符合制圖標準的切削過程校對編程程序是否正確，然后進行加工。
● 輸入/輸出：①主軸：0---+10V模擬量。
②串行口：RS232C異步串行口或用TCP/IP協議高速傳輸也可用軟盤拷貝
③主軸編碼器：全光隔及四倍頻處理。
HY、6135－A型數控機床規格：
三爪卡盤 Φ160mm
床身上追大回轉直徑 Φ350mm
追大工件長度 400mm
電動刀架 四工位
主軸孔徑 Φ40mm
主軸轉速、無級變速 200------2000rpm
進給量范圍 18-----1500mm/min
追小設定單位、縱向 0.01mm
追小設定單位、橫向 0.005mm
數據格式執行標準 ISO
程序輸入方式 MDI手動數據方式
程序存儲量 XB取決于實際的硬盤容量
主電機功率 0.75kw
機床外型尺寸（長X寬X高） (大概)1670X810X1500mm
機床重量 350kg左右 |
