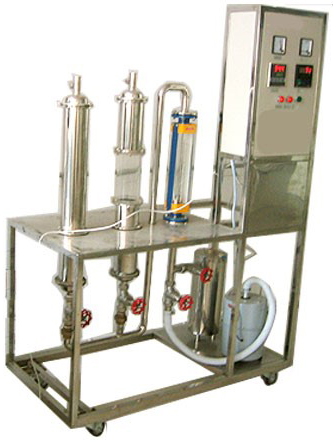

SBGY-311固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置
|
技術指標 |
說 明 |
||||
|
裝置功能 |
1、測定不同環境與小鋼球之間的對流傳熱系數，并對所得結果進行比較。 2、了解非定常態導熱的特點以及畢奧準數（Bi）的物理意義。 3、熟悉流化床和固定床的操作特點。 |
||||
|
主要配置 |
開關模塊、轉換模塊、數顯溫控儀表、風機、管式電爐；玻璃砂粒床、轉子流量計、不銹鋼框架及控制屏。 |
||||
|
公用設施 |
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 |
||||
|
技術參數 |
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。 2、傳熱形式：自然對流、強制對流、流化床、固定床。 3、控溫管式爐，管式爐溫：0～600℃；玻璃制砂粒床。 4、空氣流量：氣體玻璃轉子流量計，2.5～25m3/h。 5、風機：風壓14KPa，風量70m3/h，功率750W。 6、溫度控制：K型熱電偶溫度傳感器，智能溫度控制儀，分辨率：0.1℃。防干燒自動控制系統。 7、外形尺寸：1200×500×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
||||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
|
空氣流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
||
|
加熱爐溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
||
|
鋼球溫度 |
K型熱電偶 |
數字溫度儀表 |
無 |
||
|
床層壓降 |
U型壓力計 |
就地顯示 |
無 |
||
|
數字型固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置 SBGY-311/II |
|||||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
|
空氣流量 |
渦街流量計 |
數字流量顯示儀，精度：0.5%FS |
手動閥控 |
||
|
加熱爐溫度 |
K型熱電偶 |
數字溫度控制儀，精度：0.5%FS |
固態調壓模塊 |
||
|
鋼球溫度 |
K型熱電偶 |
數字溫度儀表，精度：0.5%FS |
無 |
||
|
床層壓降 |
風壓傳感器 |
數字壓力控制儀，精度：0.5%FS |
無 |
||
|
軟件組成 |
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 |
||||
|
|
