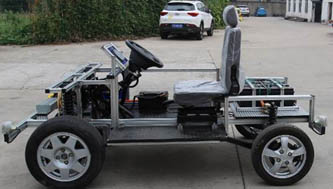

一、結構組成 新能源小汽車總裝平臺采用電動汽車前橋、方向盤、方向機、電動真空助力泵、制動系統、剎車、油門、高壓電池組、12V系統電源蓄電池、車載充電機、后橋及懸架總成，驅動電機、單速變速器、電機控制器、燈光信號系統、儀表系統、各種長度要求的鋁型材框架材料等組成。
二、教學功能 1.學生可以通過自己動手組裝電動汽車全過程，來了解電動汽車的結構和工作原理，快速掌握電動汽車的三大電系的控制理論和控制策略。以及電動汽車的機械和電子的綜合利用。充分發揮學生的動手制作能力。 2.電動車的結構組成認知實訓 3.電動汽車的拆解與整車組裝實訓 4.電動汽車電池組的結構組成和工作原理實訓 5.電池組的拆解與整車組裝實訓 6.電動汽車控制器的結構組成和工作原理實訓 7.電動汽車控制拆解與整車組裝實訓 8.電動汽車驅動電機的結構組成和工作原理實訓 9.電動汽車驅動電機的拆解與整車組裝實訓 10.電動汽車單速變速器的結構組成和工作原理實訓 11.電動汽車的變速器的拆解與整車組裝實訓 12.電動汽車的傳動系統的結構組成與工作原理實訓 13.電動汽車的傳動系統拆解與整車組裝實訓 14.電動汽車制動系統的結構組成和工作原理實訓 15.電動汽車制動系統的拆解與整車安裝實訓 16.電動汽車前橋的工作結構組成與工作原理實訓 17.電動汽車前橋的拆解與整車安裝實訓 18.電動汽車的轉向系統的結構組成和工作原理實訓 19.電動汽車轉向系統的拆解與整車安裝實訓 20.電動汽車的后橋、懸架結構組成和工作原理實訓 21.電動汽車的后橋、懸架的拆解與整車安裝實訓 三、技術參數 1、外形尺寸：長2600mm*1600mm*1400mm 2、電池組電壓DC72V 3、系統電壓DC12V 4、電機功率：5KW 5、最大功率：9KW 6、額定電流73A 7、最大電流150A 8、前橋：麥弗遜式 9、后橋：整體式連桿式 10、轉向系統：電動助力 11、制動系統：電動真空助力
